Pri výbere vysokozdvižného vozíka či inej manipulačnej techniky sa väčšina nákupcov pozerá na prvý základný parameter: nominálnu nosnosť. Ak hľadajú vozík, ktorý má zdvíhať dvojtonové palety, automaticky siahnu po stroji s označením „2,0 t“. V reálnej praxi však tento prístup môže viesť k fatálnym chybám, preťažovaniu strojov, poškodeniu tovaru a v najhoršom prípade k vážnym nehodám spojeným s prevrátením vozíka. Kľúčom k bezpečnej a efektívnej manipulácii je totiž zostatková nosnosť.

V tomto článku sa ako špecialisti zo spoločnosti Nemček SONES pozrieme detailne a technicky na to, čo všetko zostatkovú nosnosť ovplyvňuje a ako správne špecifikovať vozík pre vaše reálne potreby.

Nominálna verzus zostatková nosnosť

Čelný vysokozdvižný vozík funguje na princípe dvojramennej páky. Predná náprava predstavuje bod otáčania (os rotácie). Na jednej strane máme hmotnosť samotného vozíka (protizávažie na zadnej strane), na druhej strane máme hmotnosť bremena umiestneného na vidliciach.

• Nominálna nosnosť je maximálna hmotnosť bremena, ktorú je vozík schopný bezpečne zdvihnúť do výrobcom presne definovanej výšky pri štandardizovanom vyložení ťažiska nákladu.
• Zostatková nosnosť je reálna nosnosť vozíka v konkrétnom pracovnom bode. Tento pracovný bod je definovaný štyrmi premennými: skutočnou výškou zdvihu, aktuálnym ťažiskom bremena, konštrukciou stožiara a použitým príslušenstvom.

Rozmer, hmotnosť a ťažisko bremena (Load Center)

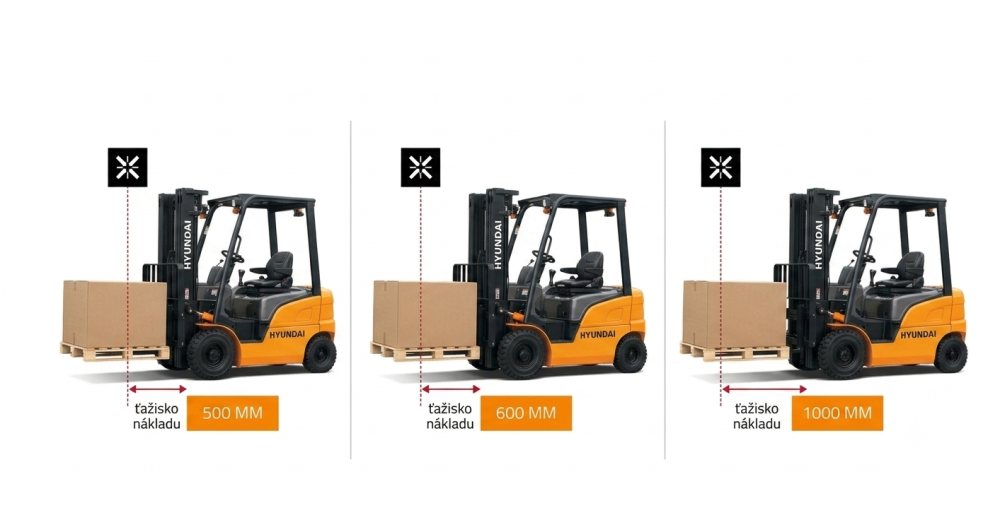

Vyloženie ťažiska nákladu (v technických listoch označované ako LC – Load Center) je vodorovná vzdialenosť od zvislej plochy vidlíc (čela nosiča) po geometrický stred nákladu.

Podľa medzinárodných noriem sa štandardné vyloženia delia na základe výkonnostnej kategórie vozíka:

• Vozíky do 1 000 kg menovitej nosnosti: LC = 400 mm
• Vozíky od 1 001 kg do 5 000 kg: LC = 500 mm (reprezentuje štandardnú europaletu 1200x800 mm manipulovanú na dĺžku)
• Vozíky od 5 001 kg do 10 000 kg: LC = 600 mm

Čo sa stane, ak manipulujete neštandardný rozmer?

Ak máte vozík s nominálnou nosnosťou 2 500 kg pri LC 500 mm, ale naberiete paletu s dĺžkou 2 000 mm, stred nákladu sa posunie na LC 1 000 mm. V tomto momente zostatková nosnosť stroja prudko klesá. Pri takomto posune môže zostatková nosnosť klesnúť pod 50 % nominálnej hodnoty – vozík reálne unesie napríklad len 1 200 kg!

Pravidlo z praxe: Vždy zohľadňujte najdlhšie a najnepravidelnejšie bremeno, s ktorým budete pracovať, nielen jeho čistú hmotnosť.

Výška zakladania a typ zdvíhacieho zariadenia

S rastúcou výškou zdvihu sa ťažisko celého systému (vozík + bremeno) posúva smerom nahor. Tým sa výrazne zmenšuje stabilizačný trojuholník vozíka.

Na zostatkovú nosnosť vo výškach vplýva:

• Typ stožiara: Duplex (dvojdielny stožiar) vykazuje v porovnaní s Triplexom (trojdielny stožiar) spravidla menší priehyb pod záťažou vo vysokých výškach. Triplex má síce výhodu nízkej prejazdnej výšky a voľného zdvihu, no kvôli väčšiemu počtu vôlí v klzných plochách a vyššej vlastnej hmotnosti vo výške mierne viac znižuje zostatkovú nosnosť.
• Priehyb a vôľa stožiara: Pri zdvíhaní nákladu do výšok nad 5 000 mm dochádza k prirodzenému pružnému priehybu oceľových profilov stožiara smerom dopredu. Tento priehyb fyzicky posúva ťažisko nákladu vpred, čím znižuje stabilitu.

[MIESTO PRE OBRÁZOK 2: Ilustračný diagram zostatkovej nosnosti (Residual Capacity Chart) z technického listu Hyundai – tabuľka ukazujúca pokles nosnosti v závislosti od výšky a vyloženia ťažiska LC]

Vplyv kolies a prednej nápravy

Podvozok a kolesá sú jediným spojením vysokozdvižného vozíka so zemou. Akákoľvek deformácia na tejto úrovni má obrovský vplyv na stabilitu vo výške.

• Vzdušnicové pneumatiky (Pneumatic): Poskytujú najlepší komfort na nerovných povrchoch (vonkajšie prostredie), avšak pod veľkým tlakom sa stláčajú. To spôsobuje bočný náklon a kývanie stožiara vo výškach, čo výrazne znižuje zostatkovú nosnosť.
• Superelastické kolesá (SE - plné gumy): Sú takmer nestlačiteľné. Zaručujú vysokú priečnu aj pozdĺžnu stabilitu, čo minimalizuje pokles zostatkovej nosnosti vo väčších výškach.
• Polyuretánové a Vulkollanové kolieska: Používajú sa pri skladovej technike (retraky, zakladače). Sú extrémne tvrdé a nedeformovateľné, vďaka čomu dosahuje skladová technika vynikajúce hodnoty zostatkových nosností aj vo výškach nad 10 metrov.
• Typ prednej nápravy a šírka rozchodu: Širší rozchod kolies prednej (hnacej) nápravy priamo zväčšuje bočnú stabilitu. Pre prácu vo výškach sa preto často volí dvojmontáž pneumatík (Dual Tyres), ktorá zásadne zvyšuje stabilitu a zachováva vyššiu zostatkovú nosnosť.

Prídavné zariadenia a dĺžka vidlíc: "Tichý nepriateľ" nosnosti

Inštalácia akéhokoľvek prídavného zariadenia na dosku nosiča vidlíc zásadne mení fyziku vozíka. Prídavné zariadenie (bočný posuv, pozicionér, otoč, zverné čeľuste, teleskopické vidlice) ovplyvňuje zostatkovú nosnosť dvoma negatívnymi faktormi:

1. Vlastná hmotnosť (Weight): Prídavné zariadenie váži od desiatok po stovky kilogramov. Táto hmotnosť sa musí odpočítať priamo od nosnosti stroja.
2. Stratené vyloženie (Lost Load Center / ESP): Prídavné zariadenie má určitú stavebnú hrúbku. To znamená, že reálne posúva pätu vidlíc (a teda aj samotné bremeno) ďalej od čela vozíka. Aj obyčajný integrovaný bočný posuv posúva náklad dopredu o cca 30 až 50 mm, pri hydraulických čeľustiach na rolky papiera to môže byť až 150 – 250 mm.

Typ prídavného zariadenia	Typický vplyv na zostatkovú nosnosť (odhad pri 2,5t vozíku)	Hlavný dôvod poklesu
Integrovaný bočný posuv	Pokles o cca 50 – 100 kg	Nízka vlastná hmotnosť, minimálne stratené vyloženie.
Pozicionér vidlíc (zavesený)	Pokles o cca 150 – 250 kg	Vyššia hmotnosť zariadenia + hrúbka komponentu posúva LC vpred.
Zverné čeľuste (na balíky/role)	Pokles o cca 300 – 600 kg	Vysoká vlastná váha čeľustí a výrazné stratené vyloženie.
Predĺženia vidlíc (papuče)	Pokles podľa dĺžky predĺženia	Posun ťažiska nákladu (LC) ďaleko pred štandardných 500 mm.

[MIESTO PRE OBRÁZOK 3: Fotografia/Render vysokozdvižného vozíka HYUNDAI s namontovaným prídavným zariadením (napr. zverné čeľuste), s vyznačeným posunom vyloženia ťažiska (Lost Load Center)]

Dôležité upozornenie na záver: Kto môže vykonať výpočet?

Zostatková nosnosť sa nedá odhadnúť „od oka“ a neodporúčame ju počítať svojpomocne na základe zjednodušených vzorcov, pre oficiálne účely. Orientačný výpočet poskytujú takmer všetci predajcovia manipulačnej techniky a prídavných zariadení.

Oficiálny, platný a pre BOZP záväzný výpočet zostatkovej nosnosti môže poskytnúť výlučne výrobca vysokozdvižného vozíka alebo ním autorizovaná organizácia. Po každej zmene konfigurácie (napr. dodatočnej montáži prídavného zariadenia) musí byť vozík vybavený novým záťažovým diagramovým štítkom.

V našej spoločnosti Nemček SONES sme plne technologicky vybavení a autorizovaní pre štandardné aplikácie k výpočtu pre značku HYUNDAI.

V prípade špeciálnych aplikácií (špeciálne prídavné zariadenia, nerovnomerne rozložené bremeno, manipulácia na svahu) komunikujeme priamo s konštrukčným oddelením HYUNDAI, aby sme pre vás navrhli bezpečné a certifikované riešenie.

Hľadáte pre svoju prevádzku optimálne riešenie a chcete mať istotu, že vaše vozíky budú pracovať bezpečne a s dostatočnou výkonovou rezervou? Neváhajte kontaktovať našich produktových špecialistov na www.sones.sk.
